升降柱使用说明书.pdf

液压升降柱安装说明

使用前请仔细阅读说安装明书,并严格按照说明书要求安装

阅读后请妥善保管,以备日后查阅

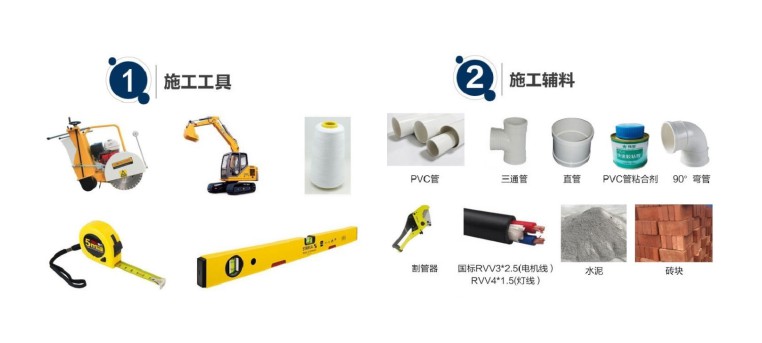

1、施工工具准备

2、施工注意事项

（1）挖掘预埋基础前，请勘察现场确认地下是否有市政的公共设施及管道。

（2）确认安装位置无碍后，方可破路施工。

（3）了解预埋基础位置的地下土层材质。

（4）移除四周障碍物。

（5）施工现场用警戒线或警戒围挡封闭。

3、施工步骤

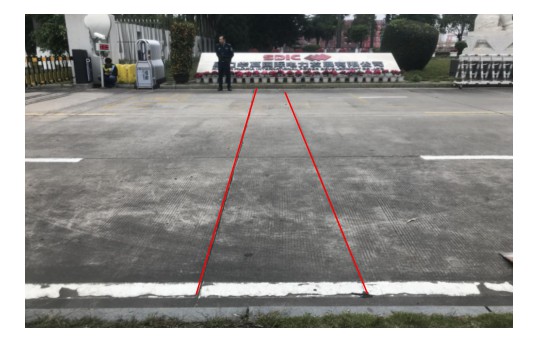

（1）根据图纸要求开挖一条宽80cm深100cm的管道沟（尺寸根据现场情况调整），使用卷尺、拉线、标注笔将安装位置区域标注出来。

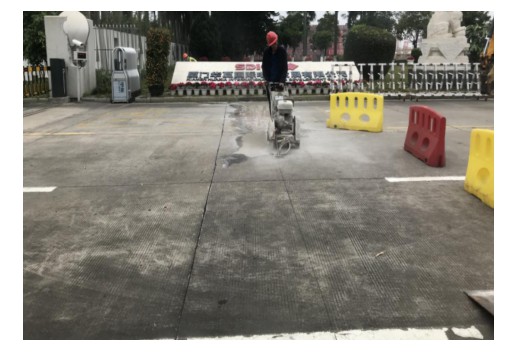

（2）使用路面切割机将路面进行切割，确保开挖基槽切口整齐。

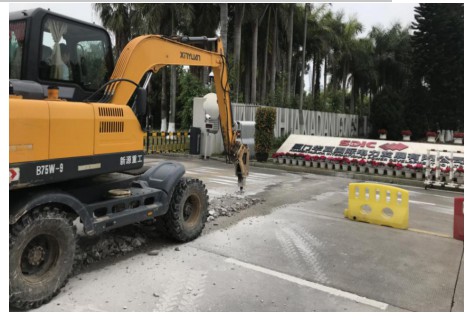

（3）使用气稿或破碎机等设备进行切割路面破碎开挖。

（4）开挖基础坑尺寸：宽度80cm、深度1000cm、长度根据现场道路情况确定尺寸。挖好基槽后做渗水层,在地基底部依次铺设200mm碎石层、100mm 碎沙层,渗水层铺平、夯实,防止设备下陷;如条件具备,可选10mm以下的碎石子,就可不使用沙子。根据地域的不同情况选择是否做抽排水系统。将升降柱泄压舱底部排水管连通90度PVC管外侧口朝地面将积水引至地下自然渗水。

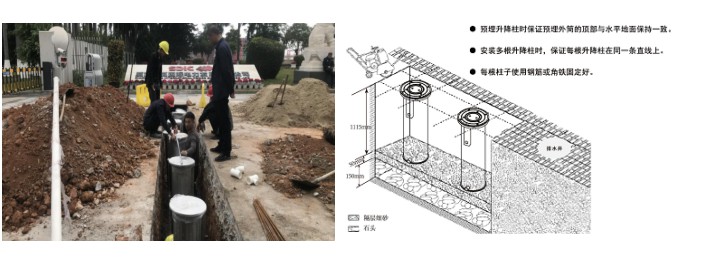

（5）布放设备，调整柱体间距及水平度。

（注意预埋升降柱时保证预埋外筒的项部与水平地面保持一致。安装多根升降柱时，保证每根升降柱在同一条直线上。每根柱子使用钢筋或角铁固定好。）

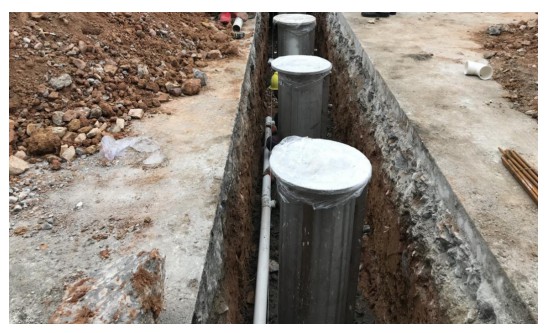

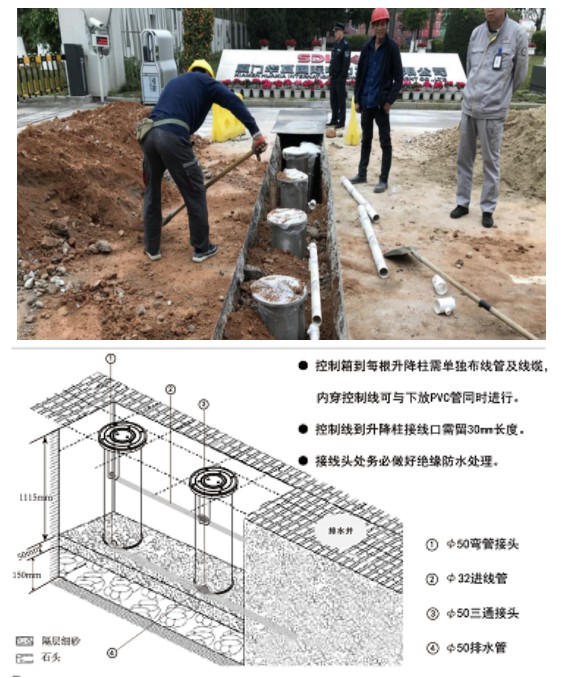

（6）根据外桶表面预留排水孔的位置预埋排水管接至排水井。先用沙石把柱体固定好,预埋穿线管,用90度水管与升降柱底部排水管相连水管朝下摆放(自然渗水方式) , 用三通管、直通水管与每一根升降柱相连将水管引至蓄水池(需另建)或下水道。

（7）回填适量沙土，石子将设备固定好，至外桶表面预留的出线孔位置，预埋穿线管至控制系统安装位置。

（注意：控制箱到每根升降柱需单独布线管及线说，内穿控制线可与下放PVC管同时进行。控制线到升降柱接线口需留30mm长度。线头处务必做好绝缘防水处理。）

（8）将设备放入坑内,通电测试升降柱运行是否正常,设备正常回填适量沙土、石子将设备固定好,确保水平对称,用C30混凝土缓慢且均匀的进行浇筑，直到与设备上表面水平。在浇筑时分多次浇灌水泥待柱体固定后,再次测量升降柱是否水平防止浇筑时将其挪动错位使之倾斜后全部均匀浇灌直至表面水平。

（注意：边浇筑边用水平尺测量，混凝土浇筑后要对施工现场围挡，至少晾干7天。恢复路面混凝土至少20cm厚，排水井底部也需要浇筑混凝士10cm。）

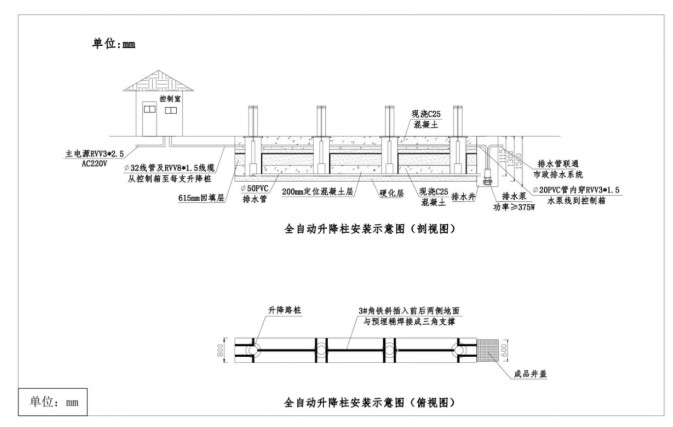

（10）升降柱安装示意图

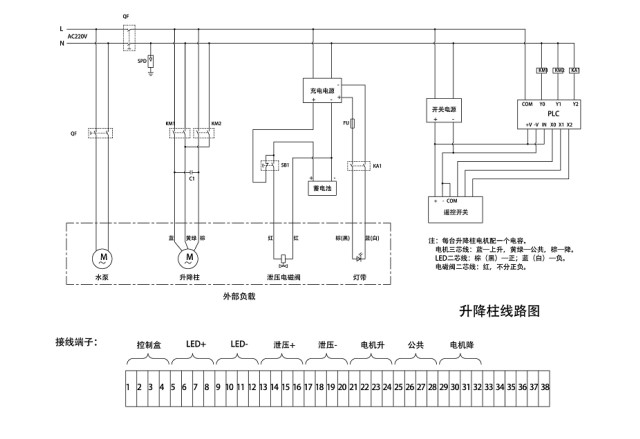

（11）升降柱接线图
